L'émetteur — le boîtier rectangulaire avec 3 fils
(jaune, gris,
rouge). Il va sur le Linky.
Le récepteur — le cube avec l'antenne. Il va
où vous voulez dans la maison, à proximité d'une prise
et à portée du Wi-Fi.

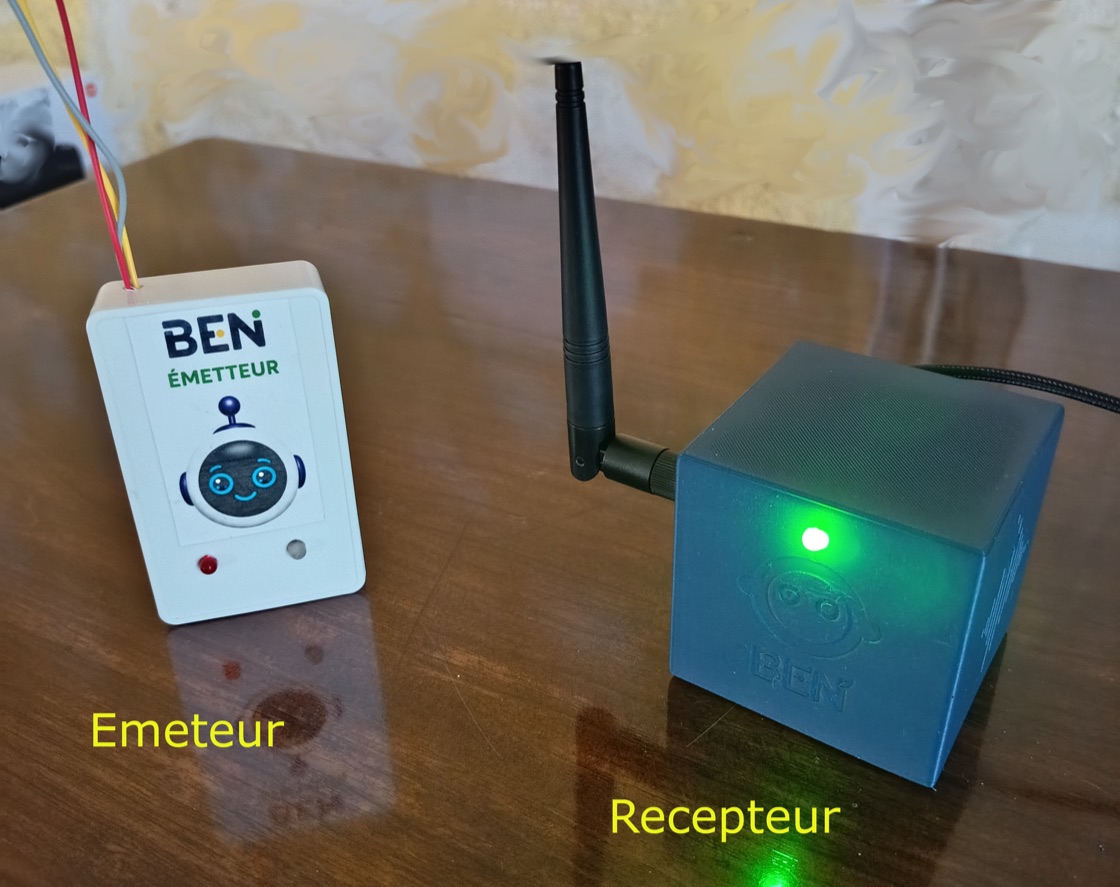

À gauche : l'émetteur (3 fils). À droite : le récepteur (antenne).
Aucun risque, promis. On se branche seulement sur la petite sortie téléinfo
du Linky : du courant faible, en très basse tension. Rien à voir avec le 230 V. 👍
1 Branchez l'émetteur sur le Linky
a. Retirez le capot vert du Linky (il se clipse, ça vient tout seul).
Avant : capot fermé.Après : capot retiré, bornier en bas à droite.

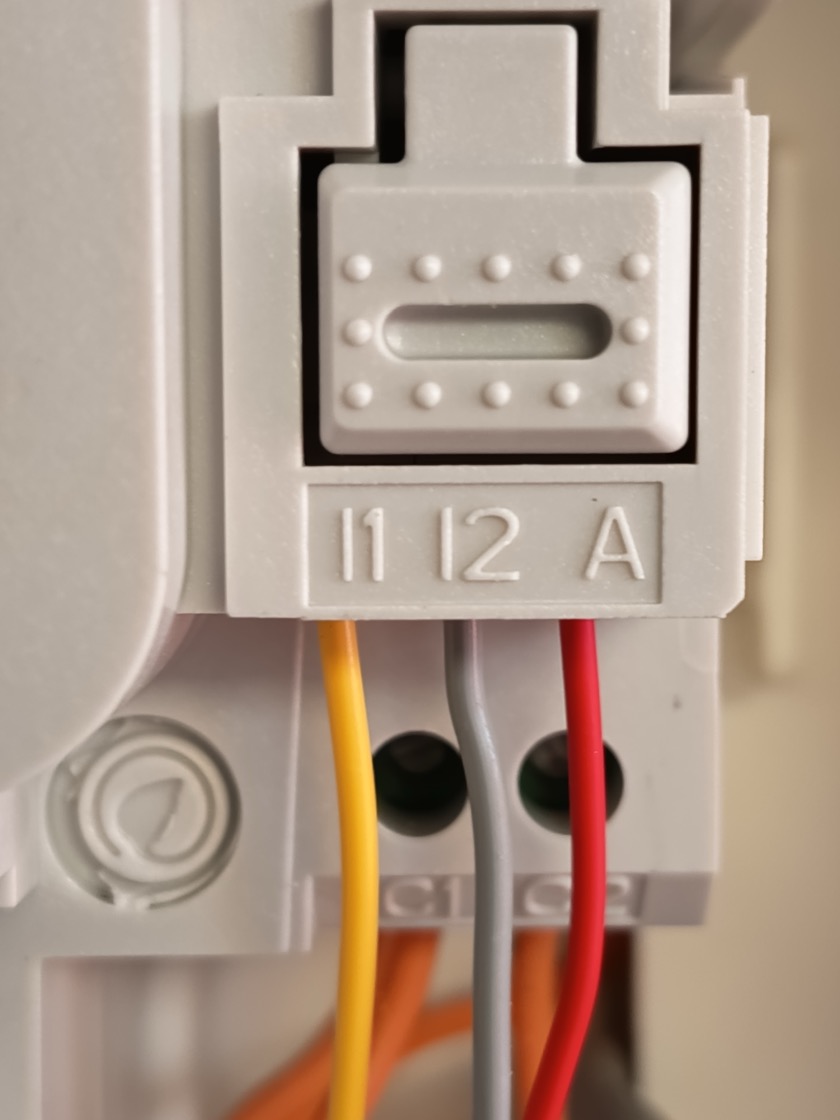

b. Branchez les 3 fils de l'émetteur sur les bornes
téléinfo :
le fil jaune sur la borne I1
le fil gris sur la borne I2
le fil rouge sur la borne A
Le geste : enfoncez chaque fil dans sa borne
(jaune → I1, gris → I2,
rouge → A) — il se clipse et reste serré. Le petit
bouton à ressort au-dessus sert à retirer un fil, pas à le brancher.
Vérif : tirez doucement sur chaque fil — il doit rester bloqué.
Jaune → I1 · Gris → I2 · Rouge → A.
On ne touche qu'à I1, I2 et A. Ne touchez pas à C1 et C2 :
c'est le « contact sec » du Linky (un relais interne, souvent pour un
chauffe-eau en heures creuses). BEN ne s'en sert pas.
c. C'est tout pour l'émetteur : il n'a pas besoin de prise,
il s'alimente tout seul depuis le compteur (c'est le rôle du
fil rouge sur A). Remettez le capot vert.
2 Placez le récepteur
Branchez le récepteur (le cube avec l'antenne) sur une prise de courant,
n'importe où dans la maison — l'important : qu'il capte bien votre Wi-Fi
(c'est lui qui parle au Wi-Fi et à l'app). La radio traverse les murs, il n'a pas besoin d'être près du Linky.
Astuce : évitez le fond d'un placard métallique. Une étagère, un meuble, un rebord —
là où votre téléphone a du Wi-Fi, le récepteur aussi. 📶
3 Téléchargez l'app
Scannez le QR code avec votre téléphone (ou touchez le bouton) :
L'app trouve le récepteur toute seule, vous demande votre Wi-Fi, puis
vérifie que tout est bon avec un petit code couleur qui clignote sur le boîtier.
Suivez l'écran — quelques tapotements et c'est fini. ✨
Une question, un souci ? Écrivez-nous — on est là pour vous aider.
